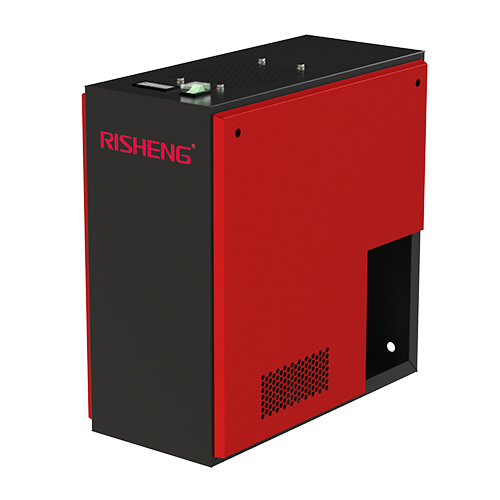

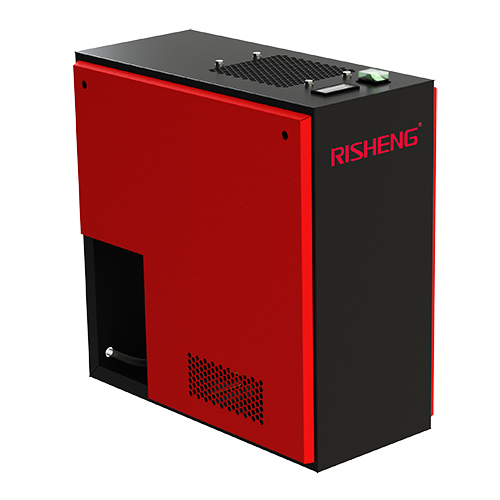

SSDシリーズステンレス鋼ドライヤー
容量:0.6〜6.0風量
作動圧力:≤2.0メガパスカル(20バール)
Max.inlet温度:60℃
Max.Ambient温度:50℃
Min.ambient温度:5℃
冷却タイプ:空冷
電源:220V/1Ph/50Hz
冷媒:R134aの(06-SSD〜40-SSD)、R407C(60-SSD)
*定格条件:
作動圧力0.7MPaの、
入口温度38℃、
周囲温度38℃、
PDP2-10℃。
<2.0MPaor>0.4MPaとのpresssureために、
RISHENGまでご連絡ください。
ときに作動圧力>1.6Mpaの、
水切りを交換する必要があります。
頑丈で耐久性
炭素鋼材製品とは異なる
熱交換器、水分離器と空気の接続に304Sステンレス鋼を使用すると、空気の質への二次汚染を避けることができ、 SSDシリーズドライヤーが直接食品や医薬品、半導体、シニアスプレーおよびectのために使用することができますので。
空気冷却器にナノ防錆コーティングは耐用年数が長くなります。
省エネと環境保護
熱交換器は、ヨーロッパとアメリカの高度先進プレートフィン構造、熱効率は以下の通りです;
プレクーラーの入口と出口の温度差ははるかに類似製品よりも優れた、出口相対湿度を最小限にし、配管内の結露を避けるためである3-5 ℃ 、である。
出口圧縮空気の相対湿度は結露現象なしの空気管表面の下、低い。
プリcoolerreclaimほぼ90%圧縮空気、大幅には、蒸発器の負荷、冷媒圧縮機の消費電力が低く、正常な方のわずか70 %に低減する。
優しい冷媒は、すべてのシリーズの乾燥のために採用しています。
セキュリティと信頼性
複数過負荷保護。
最新のセリウムの証明書。
技術仕様

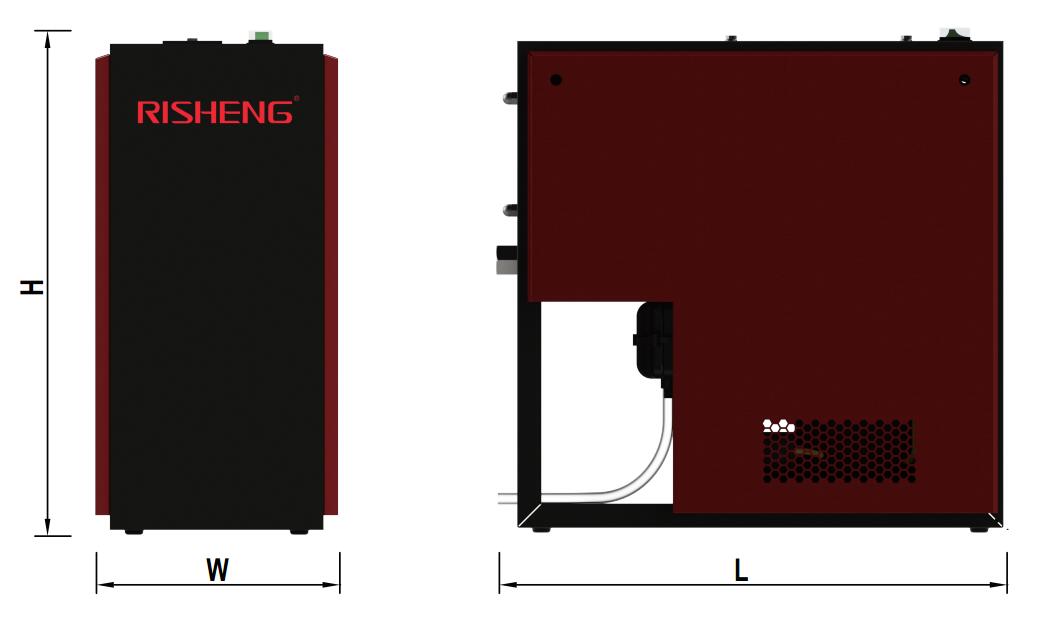

モデル | コネクション空気 | 容量 | 寸法 mm |
重さ (kg) |
推奨プレフィルタモデル | 推奨アフターフィルタモデル | |||
m³/min | CFM | L | W | H | |||||
RSLF-06-SSD | Rc1/2" | 0.6 | 21 | 500 | 250 | 500 | 25 | RSG-AO-0017G/V2 | RSG-AA-0017G/V2 |
RSLF-09-SSD | Rc1/2" | 0.9 | 32 | 500 | 250 | 500 | 25 | RSG-AO-0017G/V2 | RSG-AA-0017G/V2 |
RSLF-12-SSD | Rc1/2" | 1.2 | 42 | 600 | 310 | 500 | 30 | RSG-AO-0030G/V2 | RSG-AA-0030G/V2 |
RSLF-15-SSD | Rc1/2" | 1.5 | 53 | 600 | 310 | 500 | 30 | RSG-AO-0030G/V2 | RSG-AA-0030G/V2 |
RSLF-18-SSD | Rc1/2" | 1.8 | 64 | 600 | 310 | 500 | 30 | RSG-AO-0030G/V2 | RSG-AA-0030G/V2 |
RSLF-24-SSD | Rc3/4" | 2.4 | 85 | 750 | 360 | 550 | 50 | RSG-AO-0058G/V2 | RSG-AA-0058G/V2 |
RSLF-30-SSD | Rc3/4" | 3.0 | 106 | 750 | 360 | 550 | 50 | RSG-AO-0058G/V2 | RSG-AA-0058G/V2 |
RSLF-36-SSD | Rc3/4" | 3.6 | 127 | 750 | 360 | 550 | 55 | RSG-AO-0058G/V2 | RSG-AA-0058G/V2 |
RSLF-40-SSD | Rc3/4" | 4.0 | 141 | 750 | 360 | 550 | 55 | RSG-AO-0080G/V2 | RSG-AA-0080G/V2 |
定格条件 | |
作業圧力: 0.7MPag / 100psig | |
入口温度: 38 ℃ / 100 ℉ | |
周囲温度: 38℃ / 100 ℉ | |
作業範囲 | |
マックス 使用圧力:1.6MPag / 232psig | |
マックス 入口温度:60 ℃ / 140 ℉ | |
マックス 周囲温度 : 50℃ / 122 ℉ | |
最小周囲温度 : 5℃ / 41 ℉ | |
利用可能なオプション | |
より高い作動圧力 | |
異なる電源 | |
タイミングドレンまたはゼロ損失ドレイン |
補正係数
実際の容量(m³/ min)=公称容量×KA×KB×KC
使用圧力 (KA) | Mpag | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
psig | 44 | 58 | 73 | 87 | 102 | 116 | 131 | |
CFP | 0.76 | 0.86 | 0.92 | 0.93 | 1.00 | 1.04 | 1.08 | |
Mpag | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | |
psig | 145 | 160 | 174 | 189 | 203 | 218 | 232 | |
CFP | 1.11 | 1.15 | 1.18 | 1.22 | 1.25 | 1.28 | 1.30 |
入口温度 (KB) | ℃ | 35 | 38 | 40 | 46 | 49 | 54 | 60 |
℉ | 95 | 100 | 104 | 115 | 120 | 129 | 140 | |
CFT | 1.11 | 1.00 | 0.92 | 0.76 | 0.69 | 0.56 | 0.46 |
周囲温度 (KC) | ℃ | 25 | 30 | 35 | 38 | 40 | 45 | 50 |
℉ | 77 | 86 | 95 | 100 | 104 | 113 | 122 | |
CFT | 1.15 | 1.10 | 1.02 | 1.00 | 0.89 | 0.79 | 0.69 |
