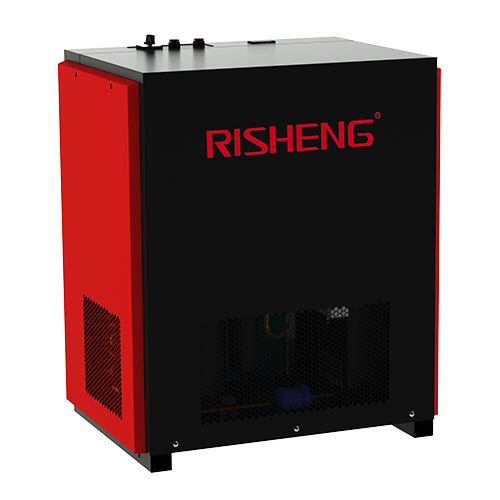

RS-PDシリーズ著名ドライヤー
容量:6〜180風量
作動圧力:≤1.5MPa(15バール)
Max.inlet温度:60℃
Max.Ambient温度:50℃
Min.ambient温度:5℃
Max.Cooling水温:35℃
タイプを冷却:air-cooled/waterを冷却
電源:220V/1Ph/50Hz(60-PD〜150-PD)
380V/3Ph/50Hz(200-PD〜1800-PD)
冷媒:R407C(R22オプション)
*定格条件:
作動圧力0.7MPaの、
入口温度38℃、
周囲温度38℃、
冷却水温度30℃、
PDP2-10℃。
<1.5MPaor>0.4MPaとのpresssureために、
RISHENGまでご連絡ください。
頑丈で耐久性
プリクーラーエバポレーターとPDシリーズ冷凍式ドライヤーのliquipセパレータはすべてオールインワンモジュラー構造設計、次のとおりです。
PDシリーズのドライヤーは、その耐食性倍以上の同様の製品である熱交換器の肥厚アルミ合金を採用。
それは下の空気配管用の第二汚染をしないでください。
ナノ親水性フィルム
省エネと環境保護
熱交換器は、ヨーロッパと米国国家高度プレート以下の通りです - フィン構造、高い熱効率を;
プレクーラーの入口と出口の温度差は5-8 ℃、より類似製品よりも優れた2倍以上、アウトレット圧縮空気相対湿度は、凝縮現象なし下空気パイプ表面低い。
プレクーラーはほぼ90%の圧縮空気を再利用し、大幅蒸発負荷が軽減されます。冷媒圧縮機の消費電力は通常のものの70 %が低い。
優しい冷媒は、すべてのシリーズの乾燥のために採用しています。
セキュリティと信頼性
特許取得済みの設計外部WSは優秀なPDPを確保する;
蒸発が大幅RISTが漏れ減少、別にリークテストすることができます;
主要部品は、信頼性の高いパフォーマンスで世界的に有名なブランドを使用している;
ウィットhの多くの過負荷保護および保護をシャットダウン;
すべてのシリーズドライヤーは、欧州連合(EU)によって最新" CE " CERTIFのicationを渡された。
さまざまな制御オプション
障害アラームインジケータが付いている標準的なモデル;
顧客が必要とするとして、我々はSMCまたはPLCまたはタッチスクリーンを使用します;
RS485は、I / O 、プロフィバスプロトコル、 Modbusプロトコルとイーサネットは、顧客のリクエストに応じてご利用いただけます。
技術仕様

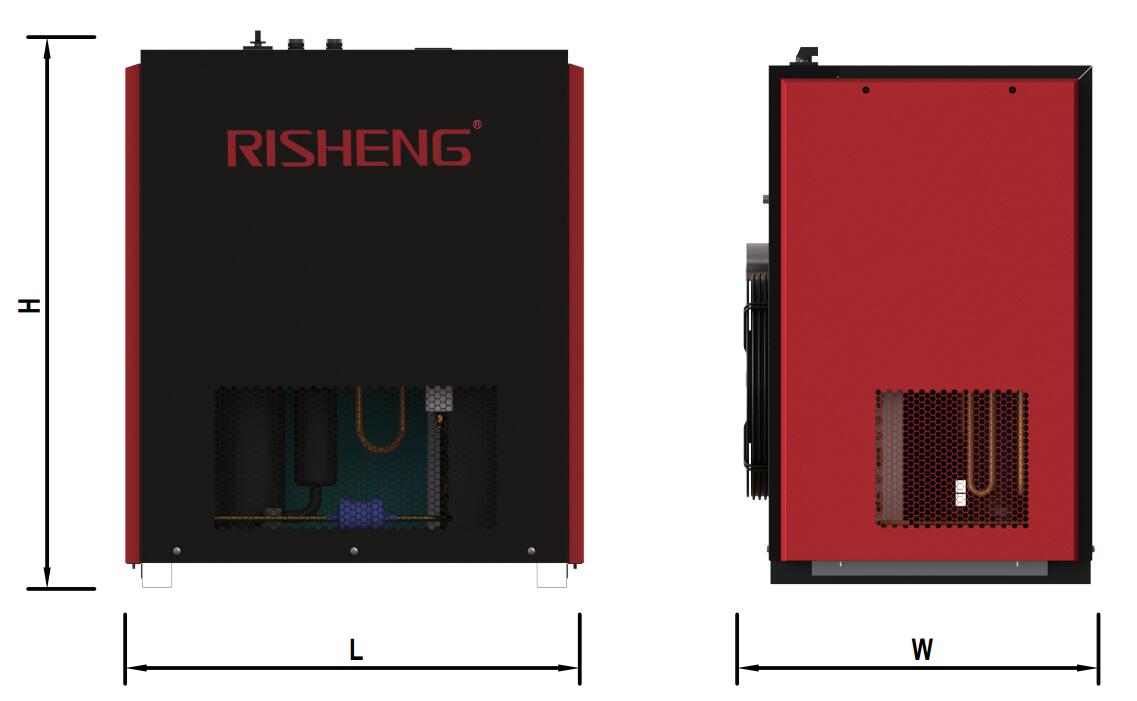

モデル | コネクション空気 | 容量 | 寸法 mm |
重さ kg |
推奨プレフィルタモデル | 推奨アフターフィルタモデル | |||
m³/min | CFM | L | W | H | |||||
RSLF-60-PD | Rc1-1/2" | 6.5 | 230 | 750 | 592 | 913 | 78 | RSG-AO-0145G/V2 | RSG-AA-0145G/V2 |
RSLF-80-PD | Rc1-1/2" | 8.8 | 311 | 750 | 592 | 913 | 80 | RSG-AO-0145G/V2 | RSG-AA-0145G/V2 |
RSLF-100-PD | Rc1-1/2" | 11 | 388 | 750 | 592 | 913 | 85 | RSG-AO-0220G/V2 | RSG-AA-0220G/V2 |
RSLF-120-PD | Rc2" | 13 | 459 | 1000 | 710 | 1030 | 130 | RSG-AO-0220G/V2 | RSG-AA-0220G/V2 |
RSLF-150-PD | Rc2" | 17 | 600 | 1000 | 710 | 1030 | 140 | RSG-AO-0330G/V2 | RSG-AA-0330G/V2 |
RSLF-200-PD | Rc2" | 22 | 777 | 1000 | 710 | 1030 | 150 | RSG-AO-0330G/V2 | RSG-AA-0330G/V2 |
RSLF-250-PD | Rc2-1/2" | 27 | 953 | 1000 | 820 | 1600 | 250 | RSG-AO-0430G/V2 | RSG-AA-0430G/V2 |
RSLF-300-PD | Rc2-1/2" | 33 | 1165 | 1000 | 820 | 1600 | 260 | RSG-AO-0620G/V2 | RSG-AA-0620G/V2 |
RSLF-350-PD | Rc2-1/2" | 37 | 1306 | 1000 | 820 | 1600 | 270 | RSG-AO-0620G/V2 | RSG-AA-0620G/V2 |
RSLF-400-PD | DN100 | 45 | 1589 | 1250 | 1120 | 1750 | 500 | RSG-AO-0830F/V2 | RSG-AA-0830F/V2 |
RSLF-500-PD | DN100 | 55 | 1942 | 1250 | 1120 | 1750 | 510 | RSG-AO-0830F/V2 | RSG-AA-0830F/V2 |
RSLF-600-PD | DN100 | 65 | 2295 | 1250 | 1120 | 1750 | 550 | RSG-AO-1000F/V2 | RSG-AA-1000F/V2 |
RSLF-700-PD | DN125 | 73 | 2578 | 1250 | 1120 | 1750 | 580 | RSG-AO-1200F/V2 | RSG-AA-1200F/V2 |
RSLF-800-PD | DN150 | 80 | 2825 | 2000 | 1460 | 1770 | 800 | RSG-AO-1300F/V2 | RSG-AA-1300F/V2 |
RSLF-900-PD | DN150 | 90 | 3178 | 2000 | 1460 | 1770 | 810 | RSG-AO-1950F/V2 | RSG-AA-1950F/V2 |
RSLF-1000-PD | DN150 | 100 | 3531 | 2000 | 1460 | 1770 | 850 | RSG-AO-1950F/V2 | RSG-AA-1950F/V2 |
RSLF-1200-PD | DN150 | 120 | 4237 | 2000 | 1460 | 1770 | 870 | RSG-AO-1950F/V2 | RSG-AA-1950F/V2 |
RSLS-1500-PD | DN200 | 150 | 5297 | 2135 | 1225 | 1800 | 1150 | RSG-AO-2500F/V2 | RSG-AA-2500F/V2 |
RSLS-1800-PD | DN200 | 180 | 6356 | 2335 | 1225 | 1800 | 1350 | RSG-AO-3250F/V2 | RSG-AA-3250F/V2 |
定格条件 | 利用可能なオプション | |
作業圧力:0.7MPag / 100psig | より高い作動圧力 | 異なる電源 |
入口温度: 38 ℃ / 100 ℉ | ゼロロスドレイン | 120から1800までの冷却水バージョン |
周囲温度:38℃ / 100 ℉ | ||
冷却水温度: 32 ℃ / 90 ℉ | ||
作業範囲 | ||
マックス 使用圧力:1.5MPag / 218psig | ||
マックス 入口温度: 60 ℃ / 140 ℉ | ||
マックス 周囲温度 : 50℃ / 122 ℉ | ||
最小周囲温度 : 5℃ / 41 ℉ | ||
マックス 冷却水温度:40 ℃ / 104 ℉ | ||
補正係数
実際の容量(m³/ min)=公称容量×KA×KB×KC( or KC’)
使用圧力 (KA) | Mpag | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
psig | 44 | 58 | 73 | 87 | 102 | 116 | 131 | |
CFP | 0.76 | 0.86 | 0.92 | 0.93 | 1.00 | 1.04 | 1.08 | |
Mpag | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | ||
psig | 145 | 160 | 174 | 189 | 203 | 218 | ||
CFP | 1.11 | 1.15 | 1.18 | 1.22 | 1.25 | 1.28 |
入口温度 (KB) | ℃ | 35 | 38 | 40 | 46 | 49 | 54 | 60 |
℉ | 95 | 100 | 104 | 115 | 120 | 129 | 140 | |
CFT | 1.11 | 1.00 | 0.92 | 0.76 | 0.69 | 0.56 | 0.46 |
周囲温度 (KC) | ℃ | 25 | 30 | 35 | 38 | 40 | 45 | 50 |
℉ | 77 | 86 | 95 | 100 | 104 | 113 | 122 | |
CFT | 1.15 | 1.10 | 1.02 | 1.00 | 0.89 | 0.79 | 0.69 |
冷却水温度 (KC') | ℃ | 20 | 25 | 32 | 35 | 40 |
℉ | 68 | 77 | 90 | 95 | 104 | |
CFT | 1.17 | 1.09 | 1.00 | 0.92 | 0.84 |
空気冷却用のKC
水冷却用KC '
