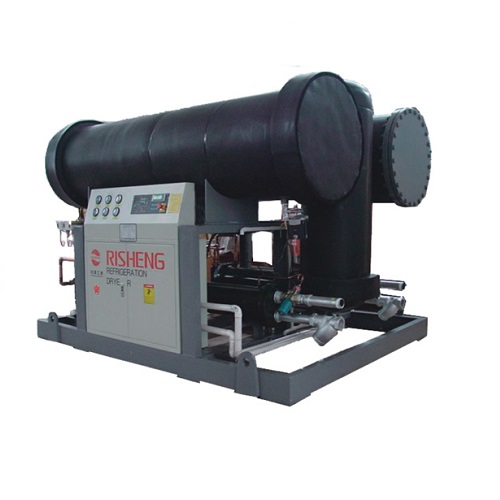

共通のシリーズ冷凍圧縮空気乾燥機
容量範囲：100〜550風量
圧力範囲：<1.0メガパスカル（10バール）
マックス。入口温度：50℃
マックス。周囲温度：45℃
Min.ambient温度：5℃
マックス。冷却水温度：35℃
冷却タイプ：空冷/水冷
電源：380V/3Ph/50Hz
冷媒：R407C（R22はオプションです）
*定格条件：
圧力を0.7 MPaの作業、
入口temp38℃、
周囲温度38℃、
冷却水温度30℃、PDP2-10℃
*<1.0MPaのか>0.4MPaとのpresssureについては、
RISHENGまでご連絡ください。
特長
仕様
アプリケーション
安全で信頼性の高い
優れた品質のコンプレッサーを採用し、複数の保護を設定します。
特許を取得したWS水分離器は超露点を保証します。
必須コンポーネントは、高い信頼性で、国際的に有名なブランドです。
省エネと環境保護
熱交換器の設計は、アスペンのHTFSに基づいています。
熱交換パイプ内の歪んだテープは、熱伝達効率を向上させることができる。
8 〜 10最低限出口の相対湿度を確保するだけでなく、オリフィス凍結を停止し、同属の製品に非常に優れていません予冷器の入口と出口との間℃の温度差。
回収された90％以上の冷却能力、及び減圧蒸発器の負荷効率よく、その総エネルギー消費量は同属の製品の唯一の85％を予冷器。
すべての範囲の製品の環境保護冷媒、その様々な国の相違が環境法令遵守。
さまざまなコントローラの種類
トラブルアラーム付きMechnicalのタイプは、標準的な構成です。
シングルチップ、PLC、タッチSREENおよびect ：別の条件のためのオプション。
RS485I / O、プロフィバス、 Modbusのから、イーサネットに異なる要件を満たすことができます。
RSLS-100〜RSLS-5500シリーズ水の技術仕様は、乾燥機（標準）を冷却した
| モデル | 定格流量 | パワーサプライ | 定格出力 | 水の接続 | 水流 | エア接続 | 接続のドレイン | 寸法（mm） | 重さ | ||
| RSLS | m3/min | V/Ph/Hz | kW | mm | t/h | mm | mm | L | W | H | kg |
| RSLS-800 | 80.0 | 380/3/50 | 11.20 | R2〃 | 12.0 | DN150 | DN15 | 2260 | 1100 | 2140 | 1780 |
| RSLS-900 | 90.0 | 380/3/50 | 14.10 | R2〃 | 15.0 | DN150 | DN15 | 2400 | 1200 | 2100 | 1850 |
| RSLS-1000 | 100.0 | 380/3/50 | 14.70 | R2-1/2〃 | 15.0 | DN150 | DN15 | 2500 | 1600 | 1750 | 2100 |
| RSLS-1200 | 120.0 | 380/3/50 | 18.37 | R2-1/2〃 | 18.0 | DN150 | DN15 | 2600 | 1850 | 1780 | 2300 |
| RSLS-1500 | 150.0 | 380/3/50 | 22.05 | R2-1/2〃 | 20.0 | DN200 | DN15 | 2750 | 1850 | 1900 | 2680 |
| RSLS-1800 | 180.0 | 380/3/50 | 29.40. | R2-1/2〃 | 24.0 | DN200 | DN15 | 2900 | 1900 | 1930 | 3300 |
| RSLS-2000 | 200.0 | 380/3/50 | 36.75. | R2-1/2〃 | 30.0 | DN200 | DN15 | 3000 | 1950 | 1970 | 3600 |
| RSLS-2500 | 250.0 | 380/3/50 | 36.75. | Rc3〃 | 32.0 | DN250 | DN15 | 3300 | 2050 | 2065 | 4100 |
| RSLS-3000 | 300.0 | 380/3/50 | 44.10. | Rc3〃 | 40.0 | DN250 | DN15 | 3500 | 2120 | 2200 | 4800 |
| RSLS-3500 | 350.0 | 380/3/50 | 51.45. | Rc3〃 | 45.0 | DN300 | DN15 | 3700 | 2200 | 2300 | 5500 |
| RSLS-4000 | 400.0 | 380/3/50 | 58.8 | Rc4〃 | 52.0 | DN300 | DN15 |
（詳細については、pls Risheng にお問い合わせください） |
|||
| RSLS-4500 | 450.0 | 380/3/50 | 66.15. | Rc4〃 | 60.0 | DN350 | DN15 | ||||
| RSLS-5000 | 500.0 | 380/3/50 | 73.50. | Rc4〃 | 65.0 | DN350 | DN15 | ||||
| RSLS-5500 | 550.0 | 380/3/50 | 93.80 | Rc4〃 | 78.0 | DN350 | DN15 | ||||
空気入口及び出口は、フランジ接続、標準コードJB/ T81-94であり;
すべての冷凍乾燥機用の排水口はテーパねじ接続です。
上図の寸法と重量は参考例です。デザインの変更は通知されません。
RSLF-800〜RSLF-3000シリーズエアの技術仕様冷却乾燥機（標準）
| モデル | 定格流量 | パワーサプライ | 定格出力 | 水の接続 | 水流 | エア接続 | 接続のドレイン | 寸法（mm） | 重さ | ||
| RSLF | m3/min | V/Ph/Hz | kW | mm | t/h | mm | mm | L | W | H | kg |
| RSLF-800 | 80.0 | 380/3/50 | 14.03 | R2〃 | 12.0 | DN150 | DN15 | 2300 | 1300 | 2020 | 1450 |
| RSLF-900 | 90.0 | 380/3/50 | 19.20 | R2〃 | 15.0 | DN150 | DN15 | 2300 | 1600 | 2000 | 1550 |
| RSLF-1000 | 100.0 | 380/3/50 | 22.80 | R2-1/2〃 | 15.0 | DN150 | DN15 | 2500 | 1710 | 2100 | 1850 |
| RSLF-1200 | 120.0 | 380/3/50 | 25.00 | R2-1/2〃 | 18.0 | DN150 | DN15 | 2900 | 1750 | 2200 | 2100 |
| RSLF-1500 | 150.0 | 380/3/50 | 31.90 | R2-1/2〃 | 20.0 | DN200 | DN15 | 3000 | 1950 | 2400 | 3200 |
| RSLF-1800 | 180.0 | 380/3/50 | 38.00 | R2-1/2〃 | 24.0 | DN200 | DN15 | 3200 | 1950 | 2400 | 3500 |
| RSLF-2000 | 200.0 | 380/3/50 | 42.00 | R2-1/2〃 | 30.0 | DN200 | DN15 | 3500 | 1950 | 2500 | 4000 |
| RSLF-2500 | 250.0 | 380/3/50 | 57.00 | Rc3〃 | 32.0 | DN250 | DN15 |
（詳細については、 Rishengに連絡してください） |
|||
| RSLF-3000 | 300.0 | 380/3/50 | 67.00 | Rc3〃 | 40.0 | DN250 | DN15 | ||||
空気入口と出口は、フランジ接続、標準のコードJB/T81-94で、すべての冷凍乾燥機の排出口ドレンは、テーパねじ接続です。
定格電力は、ファンの力が含まれています。
上図の寸法と重量は参考例です。
デザインの変更は通知されません。
