  • Waste heat Regeneration Compressed Air Dryer
  • Waste heat Regeneration Compressed Air Dryer

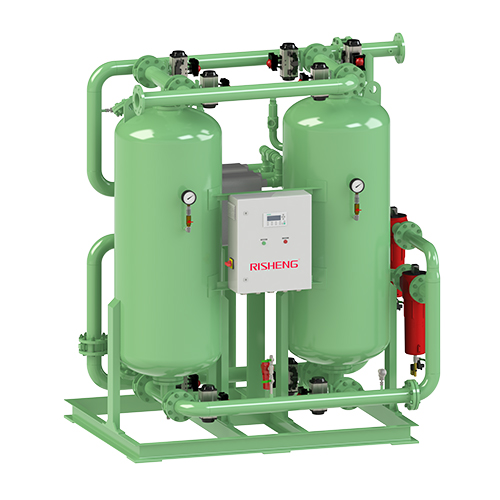

廃熱回生システム圧縮空気ドライヤー


流量範囲:40〜500風量

圧力範囲:0.4〜1.0 MPaの(4〜10バール)

Min.inlet温度:105℃

Max.Cooling水温:35℃

電源:220V/1Ph/50Hz(標準)

380V/3Ph/50Hz(追加加熱装置を追加します)

作業サイクル:8H

PDP:-20℃、-40℃

*定格労働条件:

作動圧力0.7MPaの、

入口温度120℃、PDP-20℃、

冷却水温度30℃

パージ空気損失は≤1%です。

高圧タイプ≥1.0MPaの、高口用

温度タイプ>140℃カスタムメイド可能です


信頼性設計
RISHENGの特許プロセス;
支えるセラミックボールusedat吸着塔の底部は、このように、乾燥剤を浸漬から保護し、また長寿命を得ることができ、均一な空気流分布を作る。
ロータス形状はステンレス鋼の分流器設計、圧力損失を大幅に低減することができる。
特殊設計された高性能の乾燥剤は、最高の露点を得ることができます。
ASPEN PLUSソフトウェアによって設計された高効率のアフタークーラーを採用しています。
空気弁を大幅に向上させることができる二重の活性化電磁弁、信頼性および耐用年数を用いることにより、優れた耐熱性を有する特殊な材料で作られています。
標準的な構成は、油除去し、空気弁用フィルターダスト除去、高効率を使用している。
標準構成は、空気圧配管ラインのために304Sステンレス鋼を使用しています。

さまざまなコントローラ
オプションのシーメンスやABBブランドPLCまたはタッチスクリーン等、標準設定では、信頼性の高いPLCのコントローラーを使用しています
我々は、イーサネットにRS485 I / O 、プロフィバスまたはModbusのを接続する、通信するための様々な顧客の要求を満たすことができる。

省エネの
LDCS負荷依存制御システムは、パフォーマンスが最高と固定サイクルタイム制御方式と比較して正確にパージ空気損失を、制御するために、その間にある場合を確保、 LDCSは、少なくとも8%の総合エネルギー消費量を節約することができます。
DPOS -露点操作システムは吸着時間underunstable負荷を遅らせることができ、 DPOSは、少なくとも75%の総合的なエネルギー消費量を節約することができます。
( LDCS :負荷依存制御システム)
( DPOS :露点オペレーションシステム)

技術仕様

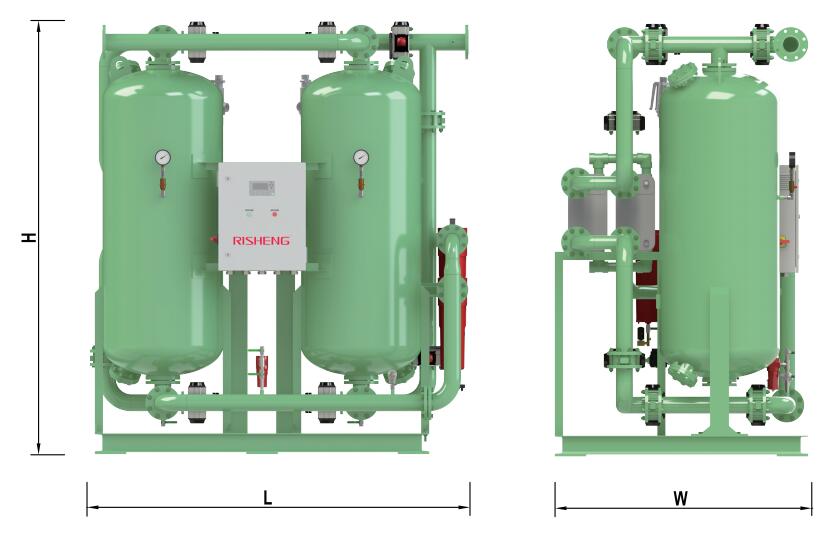

モデル 容量 接続 水の消費  t/h 寸法 mm 重さ
kg
推奨プレ フィルタモデル
m³/min CFM 空気 L W H
RSXY-60ZP 6 212 DN50 2" 6.1 2000 900 1900 1000 RSG-AR-0145G/V2
RSXY-80ZP 8 282 DN50 2" 8.2 2000 900 1900 1050 RSG-AR-0145G/V2
RSXY-100ZP 10 353 DN50 2" 10.2 2066 950 1916 1151 RSG-AR-0220G/V2
RSXY-120ZP 12 424 DN50 2" 12.2 2066 1000 2000 1250 RSG-AR-0220G/V2
RSXY-150ZP 15 530 DN65 2" 15.3 2165 1000 2316 1550 RSG-AR-0330G/V2
RSXY-200ZP 20 706 DN65 2" 20.4 2225 1000 2567 1640 RSG-AR-0330G/V2
RSXY-220ZP 22 777 DN65 2" 22.4 2325 1050 2647 1900 RSG-AR-0430G/V2
RSXY-250ZP 25 883 DN65 2" 25.5 2325 1050 2647 1980 RSG-AR-0430G/V2
RSXY-350ZP 35 1236 DN80 2" 35.7 2452 1250 2510 2470 RSG-AR-0620G/V2
RSXY-450ZP 45 1589 DN100 3" 45.9 2900 1400 2690 3000 RSG-AR-0830F/V2
RSXY-600ZP 60 2119 DN100 3" 61.2 3100 1650 2717 3800 RSG-AR-1000F/V2


定格条件 作業範囲 利用可能なオプション
作業圧力: 0.7MPag / 100psig マックス 使用圧力: 1.0MPag / 145psig 1.0MPag / 145psig以上のより高い圧力
入口温度: 160 ℃ / 320 ℉ マックス 入口温度:200℃ / 394 ℉ ブースターヒーター
冷却水温度: 32℃ / 90 ℉ 最大周囲温度: 40℃ / 104 ℉ より高い容量
ステンレス製の船舶または配管
GB、ASME、PEDなど。 船舶
ゼロロスドレイン

補正係数

実際の容量(m³/ min)=公称容量×KA×KB

使用圧力 (KA) Mpag 0.5 0.6 0.7 0.8 0.9 1.0
psig 73 87 100 116 131 145
CFP 0.75 0.87 1.00 1.13 1.25 1.37


冷却水温度 (KB) 25 30 32 35
77 86 90 95
CFT 1.33 1.11 1.00 0.85
